BL340

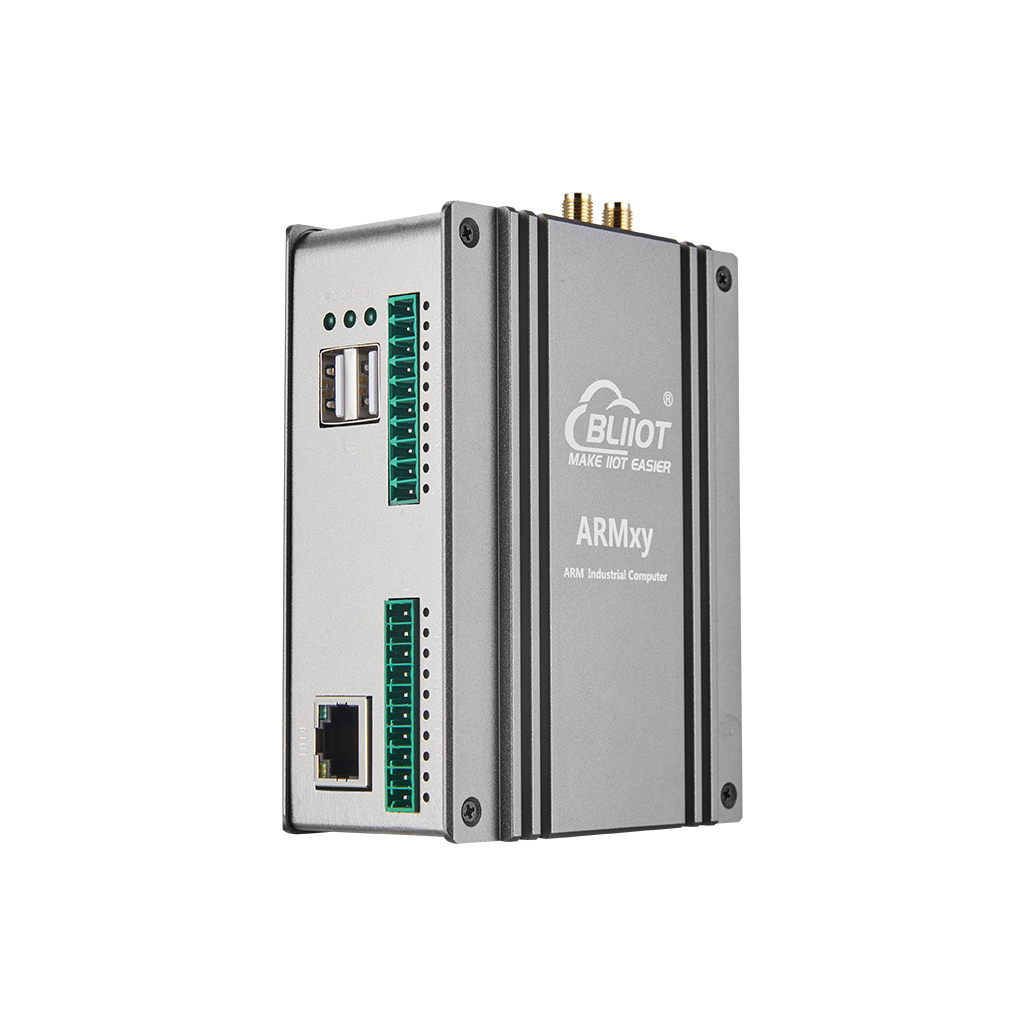

ARMxy BL340 산업용 임베디드 컴퓨터
Allwinner T507-H 쿼드코어 Cortex-A53 1.4GHz와 DDR4 메모리를 쓰는 산업용 ARM 컴퓨터입니다. 이더넷 1~3포트, eMMC 8/16GB, RAM 1/2GB 중에서 고릅니다. 산업용 HMI, 데이터 수집, 엣지 컴퓨팅에 사용합니다.
| 프로세서 | Allwinner T507-H, 쿼드코어 Cortex-A53 |
|---|---|
| 동작 주파수 | 1.416GHz |
| GPU | G31 MP2 — OpenGL ES 1.0/2.0/3.2, Vulkan 1.1, OpenCL 2.0 |
| 메모리 | DDR4 1GB 또는 2GB |
| 저장장치 | eMMC 8GB 또는 16GB |

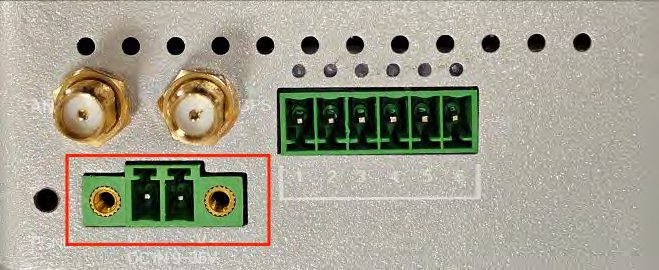

| 입력 전압 | DC 12~24V, 역극성 보호 |
|---|---|
| 소비 전류 | 상시 240mA@12V (4G 모듈 포함) / 220mA@12V (미포함), 최대 700mA@12V |
| 동작 환경 | 산업용 등급 -40~85℃ / 상용 등급 0~70℃, 상대습도 5~95% |
| 보관 환경 | -40~85℃, 상대습도 5~95% |
| 외함 | 알루미늄 + 스테인리스 |
| 치수 | 110×83×42mm 또는 110×83×48mm (Y 슬롯 유무에 따라) |

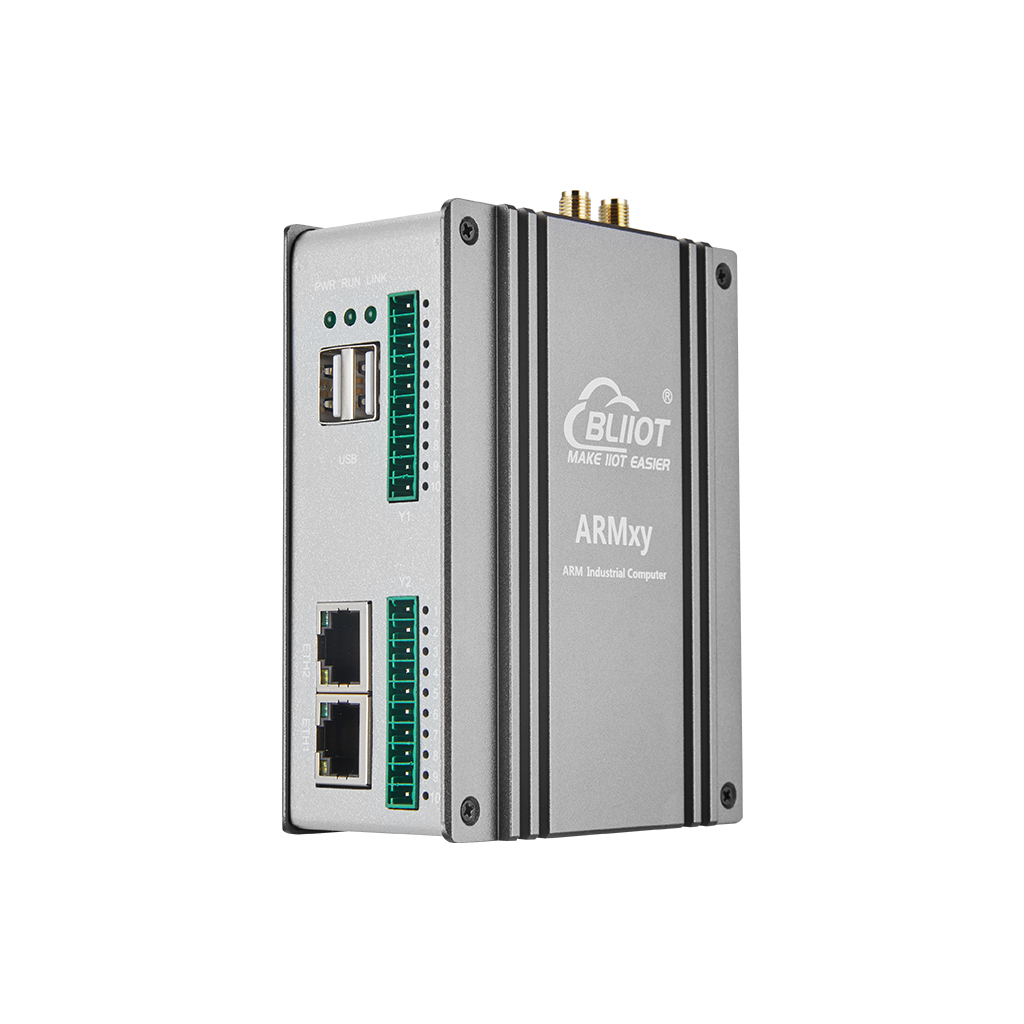

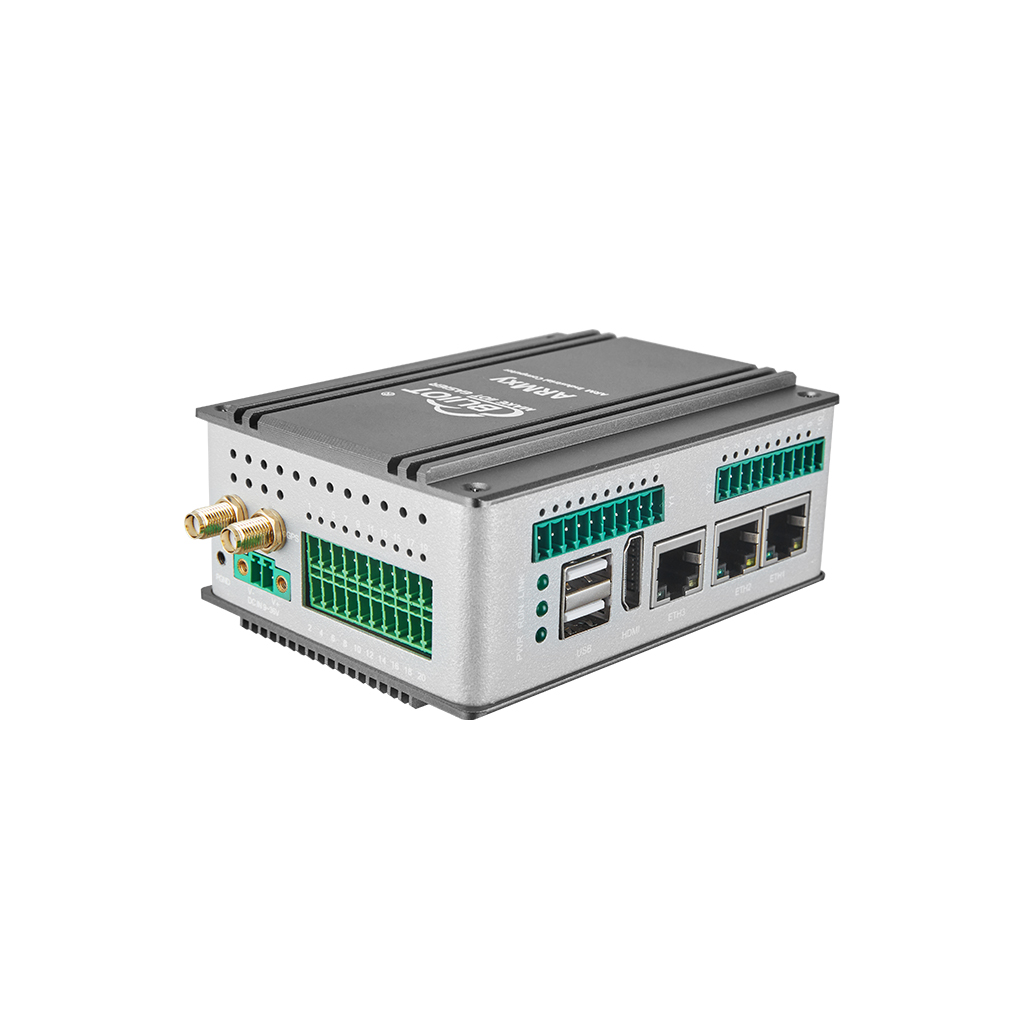

| 이더넷 | 1~3×RJ45, 100M, MDI/MDIX 자동 인식, ESD 접촉 ±2kV · 공중 ±8kV |
|---|---|
| 시리얼 (선택) | 2/4/8채널 RS485 또는 RS232, 300~115200bps, 데이터 7·8비트, 패리티 없음·짝수·홀수, 정지 1·2비트 |
| USB | micro USB 1 + USB 2.0 HOST 2, 최대 15MB/s, 출력 100mA@5V |
| HDMI | 1포트 |
| SD 카드 | 1슬롯, SD · SDHC · SDXC(UHS-I) |
| SIM 카드 | 1슬롯, 서랍형 |
| 안테나 | Wi-Fi/4G 1 + GPS 1, SMA |
| 표시등 | 3개 |
| 디지털 입력 | 2/4/8/16채널, 무전압 접점 또는 유전압 접점 (논리 0 = 0~3VDC, 논리 1 = 10~30VDC), 절연 2KVrms |
|---|---|
| 디지털 출력 | 2/4/8/16채널, SINK 방식, 채널당 100mA |
| 4G | L-E · L-CE · L-A · L-AU · L-AF · CAT-1 — 지역별 밴드 구성이 다르므로 주문 시 지정 |
|---|---|
| 5G | Redcap 버전 (NR N1/N3/N5/N8/N28/N41/N78/N79) 또는 N-CN 버전 |
| WiFi | PCIe, IEEE 802.11b/g/n, 2.4GHz, STA·AP 모드, 최대 8대 접속, 150Mbps, WPA·WPA2 |
| 본체 모델 | BL340 / A / B / C, BL341 / A / B, BL342 / A / B — 이더넷 수, X 슬롯 핀 수, Y 슬롯 유무로 갈립니다 |
|---|---|
| SOM | SOM340~343 — eMMC 8/16GB, DDR4 1/2GB, 산업용(-40~85℃) 또는 상용(0~70℃) 등급 |
| I/O 구성 | X 보드 1장 + Y 보드 최대 2장. X 보드 핀 수는 본체 슬롯과 일치해야 합니다 |
| CAN 미지원 | BL340은 CAN 포트가 포함된 X 보드를 지원하지 않습니다 (X11·X12·X21·X22·X24·X25·X27·X29 제외) |
| Y63 제약 | Y63(4×RS485/RS232)을 넣으면 두 번째 Y 보드는 장착할 수 없습니다 |
| 기본 통신 포트 | RS485입니다. RS232가 필요하면 주문 시 지정해야 합니다 |
| 제조사 | BLIIoT — Beilai Technology Co., Ltd. |
|---|---|
| 모델 코드 | BL340 |
| 정식 명칭 | ARMxy BL340 | 4×A53 T507-H Embedded ARM Computer |
| 분류 | ARMxy 산업용 SBC |
| 국내 공급 | 어큐시스 주식회사 · BLIIoT 공식 한국 총판 |
I/O Expansion확장 구성
BL340 I/O 확장 구성
X보드 1장 + Y보드 최대 2장- X 슬롯 1개 + Y 슬롯 최대 2개입니다. X보드는 통신·디지털, Y보드는 I/O·계측을 맡습니다.
- Y63(4×RS485/RS232)은 슬롯을 독점합니다. 이 보드를 넣으면 두 번째 Y보드는 들어가지 않습니다.
- 보드는 주문 시 지정해 공장에서 조립·시험 후 출고됩니다. 현장에서 끼워 넣는 방식이 아닙니다.
X 보드 — 통신 · 디지털 10종 · 1장
X10RS232/RS485 26PINX13DI 2 · DO 26PINX14DI 46PINX15DO 46PINX16GPIO 46PINX20RS232/RS485 410PINX23RS232/RS485 4 · DI 4 · DO 420PINX26RS232/RS485 2 · DI 8 · DO 420PINX28RS232/RS485 2 · DI 1220PINX30GPIO 1620PIN
BL340은 CAN 포트가 들어간 X 보드를 지원하지 않습니다. 그래서 X11·X12·X21·X22·X24·X25·X27·X29가 빠진 10종입니다. (사용자 매뉴얼 V1.1 1.4.3)
Y 보드 — I/O · 계측 26종 · 최대 2장
Y018채널 디지털 혼합 — 4DI(로우 레벨) + 4DO(액티브 로우) · 출력 전류는 본체에 따라 다름Y028채널 디지털 혼합 — 4DI(하이 레벨) + 4DO(액티브 하이) · 출력 전류는 본체에 따라 다름Y118채널 디지털 입력 — NPN (로우 레벨 트리거)Y128채널 디지털 입력 — PNP (하이 레벨 트리거)Y138채널 디지털 입력 — 무전압 접점Y218채널 디지털 출력 — PNP, 채널당 100mAY228채널 디지털 출력 — NPN, 채널당 100mAY244채널 릴레이 출력 — 250VAC/30VDC, 2A, 30WY314채널 아날로그 입력 — 0~20mA / 4~20mA (4선식), 16비트, ±0.1% FSRY334채널 아날로그 입력 — 0~5V / 0~10V (4선식), 16비트, ±0.1% FSRY344채널 아날로그 입력 — 0~5V / 0~10V 차동Y364채널 아날로그 입력 — ±5V / ±10V 차동Y374채널 IEPE 계측 — 가속도·압력·소음 등 저임피던스 전압 신호Y414채널 전류 출력 — 0~20mA / 4~20mA, 12비트, 부하 ≤1kΩY434채널 아날로그 출력 — 0~5V / 0~10VY464채널 아날로그 출력 — ±5V / ±10VY512채널 RTD 입력 — 3선식 PT100 (-200~850℃)Y522채널 RTD 입력 — 3선식 PT1000 (-50~300℃)Y532채널 RTD 입력 — 4선식 PT100Y542채널 RTD 입력 — 4선식 PT1000Y56저항 측정Y57전압 측정Y584채널 TC 입력 — J·K·T·E·R·S·B·N, 16비트Y634채널 시리얼 — RS485 또는 RS232 (절연)Y958채널 펄스 — 4채널 펄스 출력 + 4채널 카운팅 (NPN)Y968채널 펄스 — 4채널 펄스 출력 + 4채널 카운팅 (PNP)
