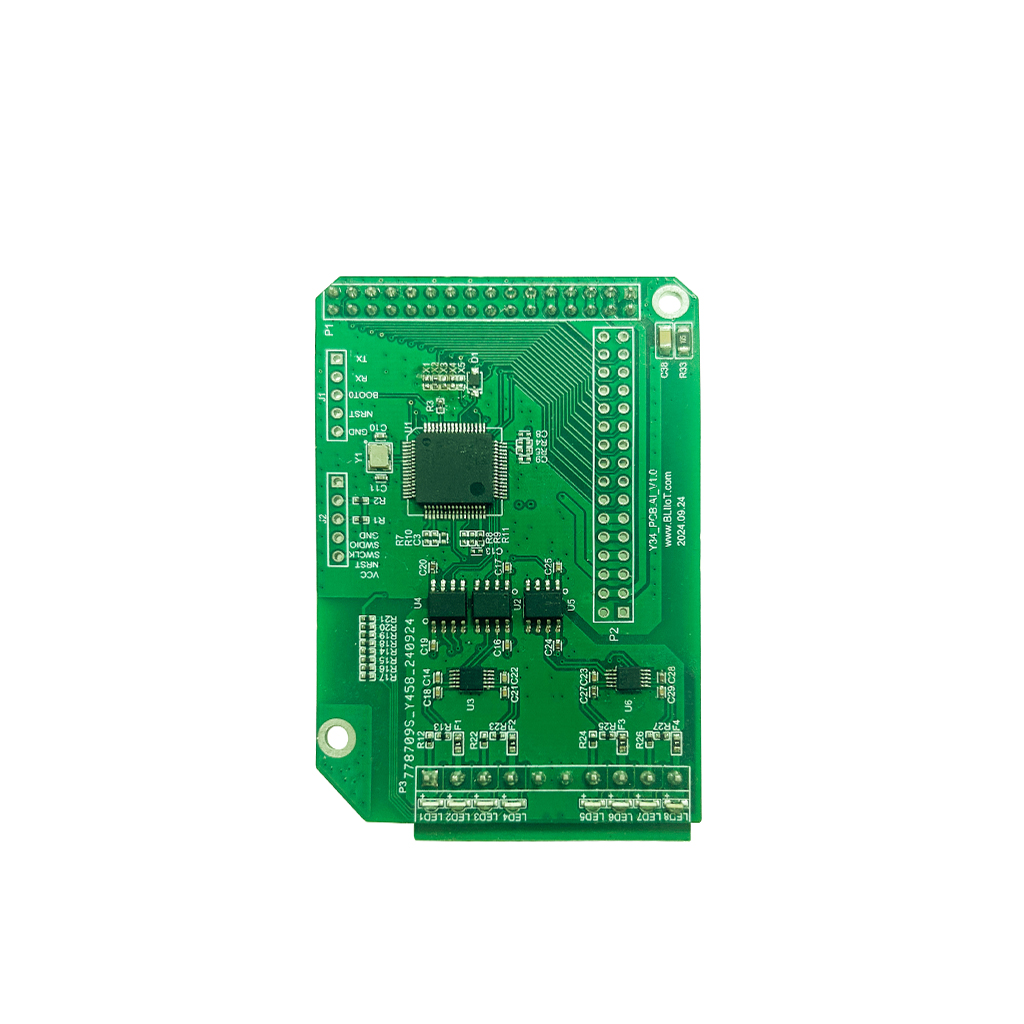

Y95
4CH NPN PWM Pulse Output + 4CH High Speed Counter Module
ARMxy·IOy 시리즈의 Y 보드 슬롯에 장착하는 펄스 출력·카운터 모듈입니다. PWM1~PWM4 펄스 출력 4채널과 C1~C4 카운터 입력 4채널을 제공하며, 출력 최대 주파수는 20kHz입니다. 출력은 NPN 방식입니다.
| 항목 | 설명 |
|---|
| 동작 전압 | Internal Voltage |
|---|---|
| 소비전력 | 0.48W |
| 채널 | 4CH |
|---|---|
| Output Delay | ＜1ms |
| Duty Cycle | 0~100 duty cycle range allows for customizable settings. |
| Maximum switching frequency | 20KHz |
| 절연 보호 | 2KVrms |
| 채널 | 1 high-speed counting channel + 3 low-speed counting channels |
|---|---|
| Maximum switching frequency | High-speed: up to 50kHz, Low-speed: up to 5kHz |
| Counting Range | 32-bit unsigned |
| 절연 보호 | 2KVrms |
| EMC | IEC 61000-4-2 (ESD) Level 3 |
|---|---|
| EMC | IEC 61000-4-4 (EFT) Level 3 |
| EMC | IEC 61000-4-5 (Surge)Level 3 |
| 번호 | 명칭 | 모델 | 채널 | 신호 형식 |
|---|---|---|---|---|
| 1 | Pulse Output and Counting Module | Y95 | 4 | NPN(Low level effective) |
| 2 | Pulse Output and Counting Module | Y96 | 4 | PNP(High level effective) |
| 제조사 | BLIIoT — Beilai Technology Co., Ltd. |
|---|---|
| 모델 코드 | Y95 |
| 정식 명칭 | 4CH NPN PWM Pulse Output + 4CH High Speed Counter Module |
| 분류 | 확장 Y 보드 |
| 국내 공급 | 어큐시스 주식회사 · BLIIoT 공식 한국 총판 |
Compatible장착 본체
Y95 장착 가능 본체
17개 모델BL310NXP i.MX6ULL Industrial ARM Computer · Ultra-Low PowerBL3302×A7 T113-i Industrial ARM Based Edge ComputerBL33518,878 I/O Combos · Linux-RTBL340ARMxy BL340 산업용 임베디드 컴퓨터BL350TI Sitara AM62x Industrial Computer with PRU-ICSSBL3604×A53 i.MX8M Mini Industrial ARM Embedded ComputerBL370RK3562 Industrial Computer with 1TOPS NPU and 58,302 I/O CombosBL410RK3568 Industrial ARM Controller with 1TOPS NPUBL4406TOPS NPU AI Edge Controller with 8K VideoBL450Flagship AI Edge Computer with 6TOPS NPUBL190Modbus EdgeIO Controller BL190BL191OPC UA EdgeIO 컨트롤러 BL191BL192MQTT 엣지 I/O 모듈 BL192BL192Pro다기능 엣지 I/O 모듈 BL192ProBL193SNMP EdgeIO 컨트롤러 BL193BA190BACnet/IP EdgeIO 컨트롤러 BA190BA190Pro빌딩 HVAC EdgeIO 컨트롤러 BA190Pro
EdgeIO 계열은 Y 슬롯 1~3개, ARMxy 계열은 모델에 따라 Y 슬롯 2개를 가집니다. I/O 보드 선택 가이드 →
