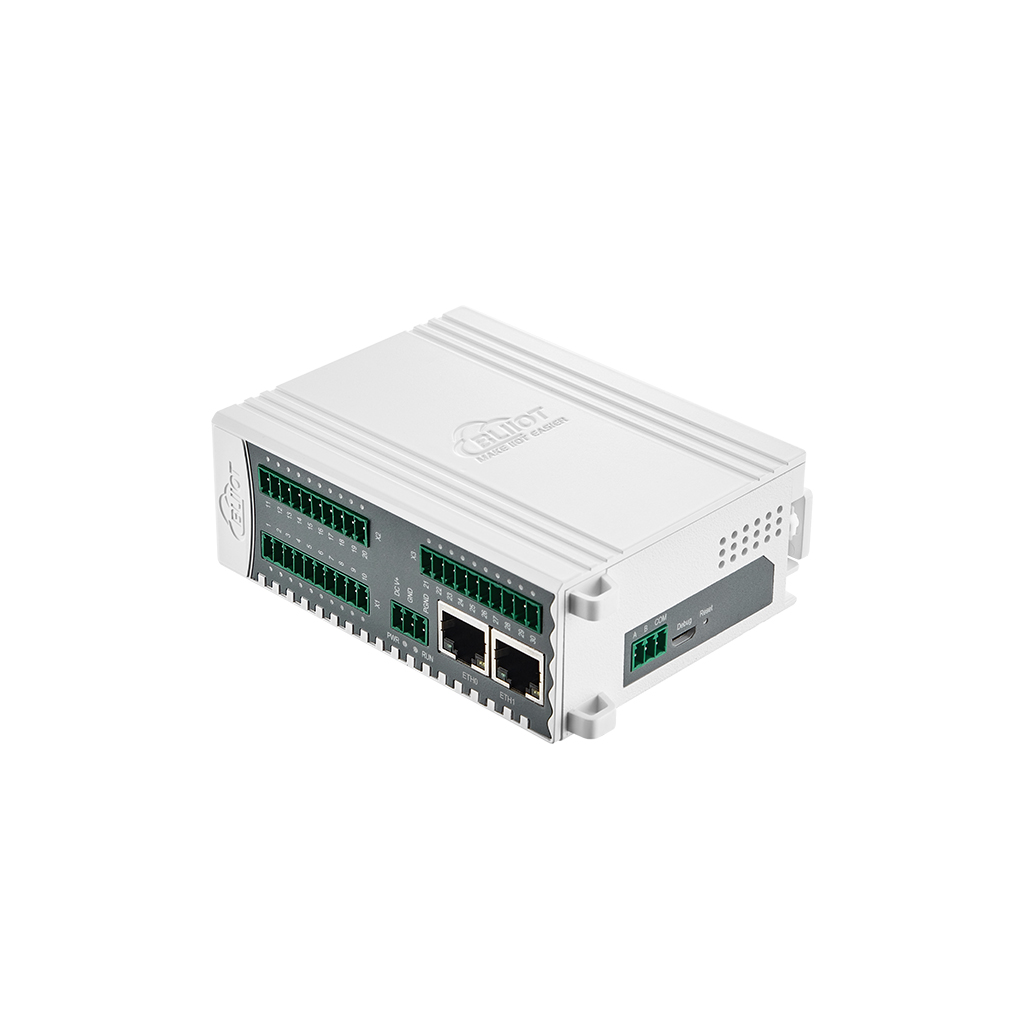

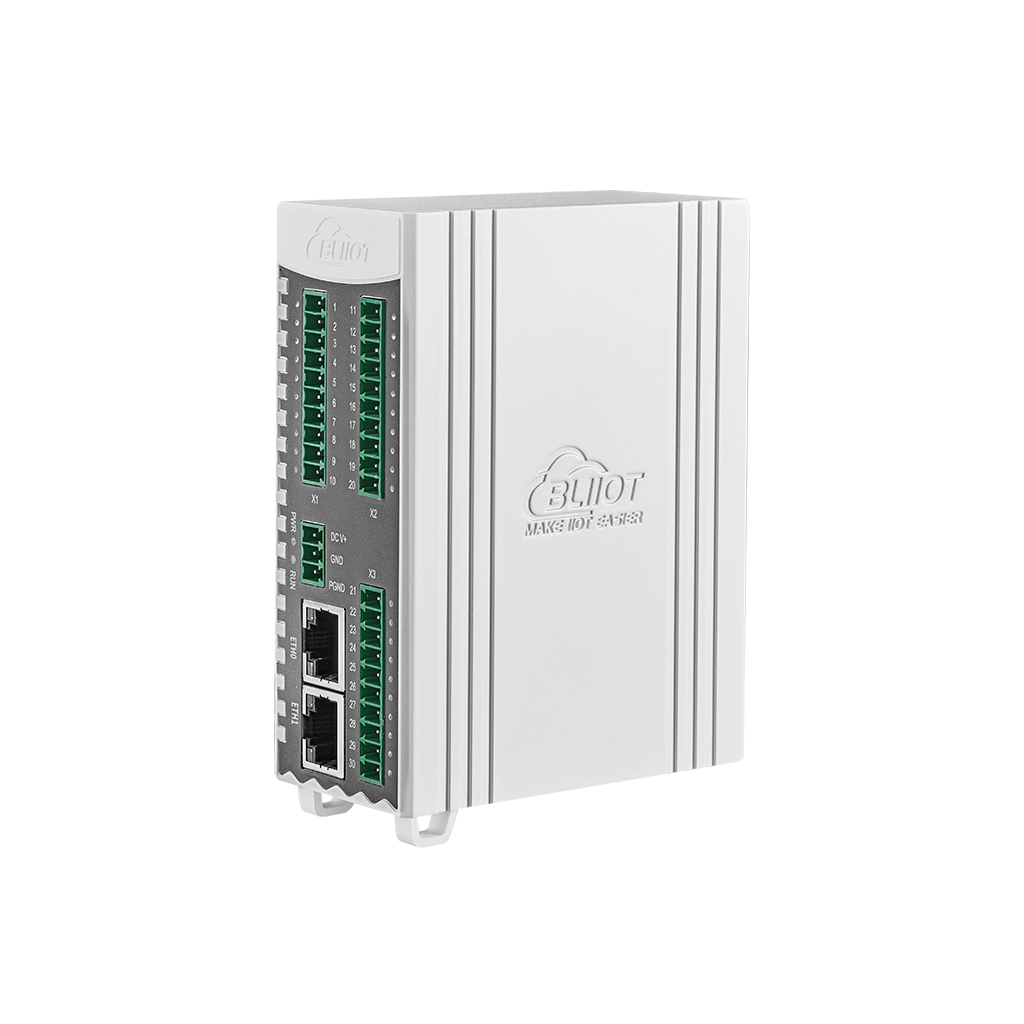

BACnet/IP, Modbus TCP, OPC UA, MQTT를 한 대에서 지원하는 빌딩·공조용 EdgeIO 컨트롤러입니다. 전용 DDC와 프로토콜 게이트웨이, 클라우드 게이트웨이를 따로 두지 않고 하나로 처리할 수 있습니다. 빌딩 자동화와 상위 시스템 연동을 함께 구성할 때 사용합니다.
프로토콜
BACnet/IP
BIBBs: DS-RP, DS-WP, DM-DDB, DM-DOB
Modbus TCP
최대 15 클라이언트 접속
OPC UA
서버, 익명 / 사용자 인증, X.509 선택, 보안 모드 Sign · Sign&Encrypt
OPC UA 상세
사용자 정의 네임스페이스, 노드 ID를 Modbus 주소에 매핑
MQTT
Pub/Sub, QoS 0/1/2, TLS, 오프라인 버퍼링 및 데이터 패킹
연동 확인 플랫폼
Alibaba Cloud, AWS IoT, ThingsBoard, 자체 브로커
Modbus RTU
마스터 / 슬레이브 (PLC · HMI 연결용)
기본 사양
전원
DC 24V, 55mA@24VDC, 역극성 보호
이더넷
2× RJ45, 10/100M, 절연 (ESD ±6kV/±8kV, EFT 1kV)
RS485
1포트 절연, 통신 속도 2400~230400bps
운영체제 · 자원
Linux, CPU 300MHz, RAM 64MB, Flash 128MB
동작 환경
-40 ~ +85℃, 상대습도 5~95% (비결로)
설치 · 보호등급

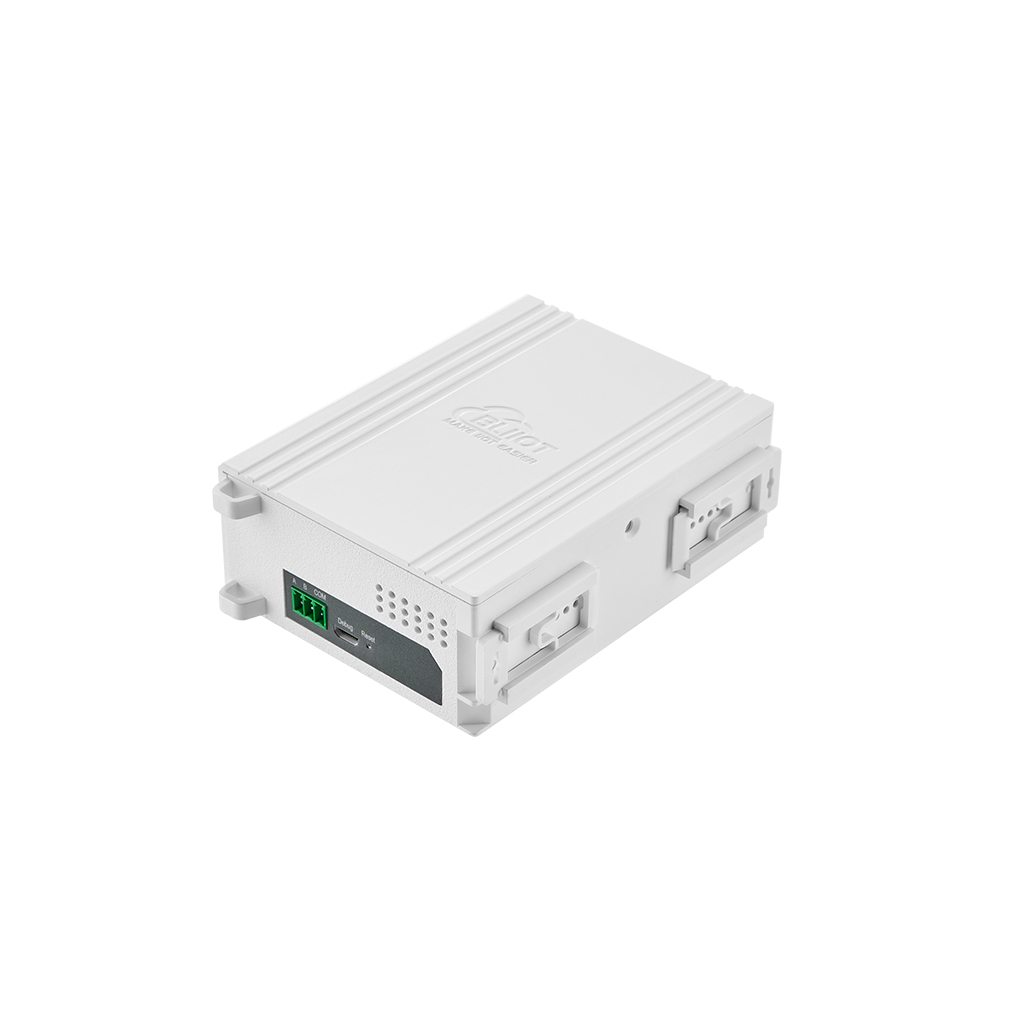

벽면 설치 / DIN35 레일, IP30
치수
1슬롯 30×83×110mm / 3슬롯 40×83×110mm
I/O 확장
Y 시리즈 보드 1~3슬롯 (X 보드 사용 불가)
공급 정보
제조사
BLIIoT — Beilai Technology Co., Ltd.
모델 코드
BA190Pro
정식 명칭
Building HVAC EdgeIO Controller BA190Pro
분류
EdgeIO 컨트롤러
국내 공급
어큐시스 주식회사 · BLIIoT 공식 한국 총판
I/O Expansion확장 구성
BA190Pro I/O 확장 구성
Y보드 1~3장
Y 슬롯 1~3개입니다. X보드는 들어가지 않습니다.
Y61(4×시리얼)은 컨트롤러당 1장까지입니다. 본체 RS485 1포트와 합해 최대 5포트가 됩니다.
